Название таких устройств произошло от английского словосочетания climate chamber, что дословно переводится как палата климата. Такие изделия позволяют точно моделировать всевозможные природные воздействия, которые происходят в реальных условиях работы приборов и материалов, из которых изготовлены различные конструкции.
Применяются климатические изделия в исследовательских лабораториях, научных центрах, разрабатывающих сложные приборы, а также новые материалы для оборонной и авиационной промышленности.
Содержание:
- Принцип работы камеры влажности
- Конструкция и характеристики камеры влаги
- Климатические камеры ТХВ
- Испытательные камеры влаги
Принцип работы камеры влажности
В таком устройстве вода активно нагревается в замкнутом пространстве герметичного рабочего отсека, при этом режим воздействия контролируется так, чтобы образовывались насыщенные водяные пары, а не туман с редким содержанием капель. Температура материалов или проверяемых образцов, расположенных в камере, ниже точки выпадения росы, поэтому на их поверхности выпадает конденсат, обогащенный кислородом — он является агрессивной средой с высокими параметрами, близкими к естественным условиям. Температурный режим нагревания до 40±3° C, а влажность внутри —95-100%.
Принцип работы камеры влажности

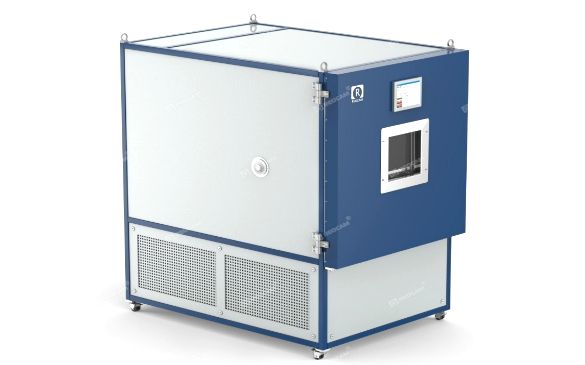

Конструкция и характеристики камеры влажности
Изделие марки ТКА-КВЛ работает в тандеме с генератором влажного газа ТКА-ГВЛ-01, подключение производится при помощи магистрали, внутри герметичного рабочего отсека устройства генерируется относительная влажность, уровень которой регулирует и постоянно поддерживает генератор.
Лицевая панель устройства оборудована шестью портами для входа в отдельные отсеки, встроенный термогигрометр, контролирует параметры температуры и влажности внутри рабочих отсеков. Собранная информация передается на графический дисплей измерительного блока, который входит в стандартную комплектацию поставки.
Конструкция и характеристики камеры влажности
Технические параметры ТКА-КВЛ:
- Количество рабочих отсеков — 6 шт.;
- Диапазон влажности — до 100%;
- Пределы погрешности — ±3,0 %;
- Стабильность поддержания уровня влажности — ± 0,5 %;
- Температурный диапазон — +50—+55° С;
- Питание термогигрометра — 3В (2 батарейки АА);
- Габариты отсеков — 487х180х270 мм;
- Вес изделия — до 7 кг.
В комплектацию камеры влажности входят: встроенный термогигрометр с блоком измерения, графическим дисплеем, газовый шланг с быстросъемным адаптером, а также 6 шт. заглушек, которые применяются для изоляции портов, которые не участвуют в испытаниях или проводимых экспериментах.

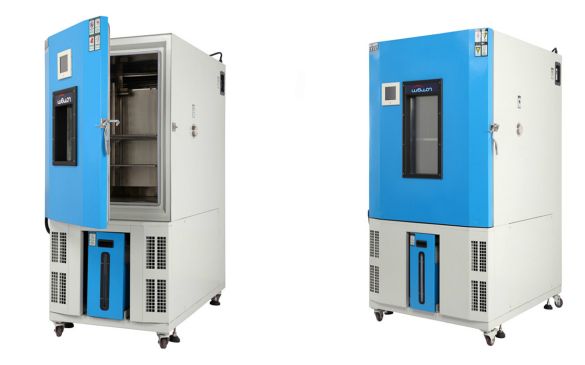

Климатические камеры ТХВ
Изделия предназначены для испытания материалов или изделий в условиях одновременного использования тепла, холода и влажности, поэтому для их работы применяются парогенераторы, которые отличаются воздействием на водные составляющие: для холода — ультразвук, для теплового варианта — активное нагревание.
Стены рабочего отсека изготовлены из нержавеющей стали, а для чистоты экспериментов между ними и наружным корпусом дополнительно установлены материалы с теплоизоляционными свойствами. Для нагнетания холодного воздуха используются двухкаскадные криогенные агрегаты.
Климатические камеры ТХВ
Технические характеристики камер ТХВ основаны на алгоритме цикла переменного охлаждения или нагревания при постоянных значениях влажности:
- Период охлаждения до максимально низкой температуры -5° C — 2,5-3 ч;
- Выдержка при этой температуре — не менее 2,5 ч + полчаса;
- Нагревание до + 18° С проводится в течение 2—2,5 ч;
- Выдерживают такой режим в течение — 2,5-3 ч.
Для осуществления постоянного надзора над точностью проведения всех температурных процессов климатические изделия тепла, холода и влаги оборудуются электронным контроллером.

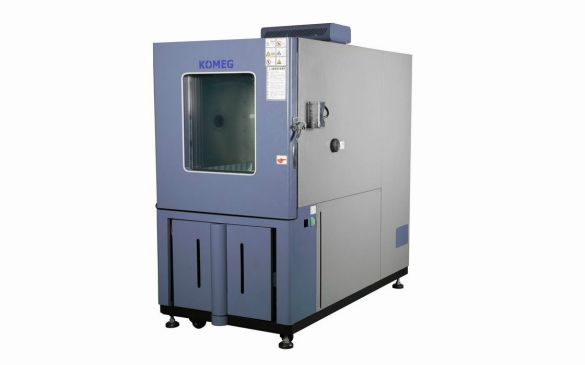

Испытательные камеры влаги
Такие изделия используются в научных учреждениях, где без качественного и эффективного аналогичного оборудования не обходится ни один эксперимент. Главное предназначение таких устройств — работа в разных исследованиях или научных экспериментах. Габариты климатических камер влажности могут быть разными, на испытательные процессы такие нюансы не воздействуют, основная задача испытательных устройств по воздействию влажности на разные объекты и материалы — продемонстрировать высокую эффективность, максимально приближенную к реальным условиям.
