Одной из вариаций теплового манометра является вакуумметр Пирани. Приспособление сделано в виде колбы из стекла, внутри которого располагается нить из платины. Емкость подсоединяется к измеряемому резервуару шлангом. В процессе замеров пропускается ток по нити и производится наблюдение за ее свечением. Вакуумметр Пирани – манометр относительных замеров. Перед процедурой осуществляется калибровка для каждого вида газа, давление которого необходимо померить. Прибор применяют для замеров давления разреженных газов. Его задействуют в промышленности, строительстве, транспортной области и лабораториях.
Содержание:
- Устройство вакуумметра Пирани
- Принцип работы вакуумметра Пирани
- Преимущества устройства
- Производители
Устройство вакуумметра Пирани
Конструкция включает две основные части. В одной части присутствует все необходимое для преобразований изменений чувствительной детали в электрический сигнал. Во второй части происходит оценка сигнала и отображается информация в заданных единицах давления. Для этого применяется экран. Универсальные устройства применяют в разных сферах промышленности. С помощью ЖК – дисплея можно отслеживать значения всех датчиков. Переключения осуществляются с помощью поворота ручки. Датчик может измерять теплопроводность газов в обширном диапазоне давлений. Все элементы, контактирующие с парами, выполнены из алюмооксидной керамики. Это обеспечивает механическую прочность и химическую устойчивость.
Вакуумметр можно использовать для замеров среднего и грубого вакуума. Прочный корпус позволяет использовать приспособление в агрессивных средах. Небольшие габариты устройства позволяют устанавливать данные в любом месте.
Устройство вакуумметра Пирани
Основной элемент конструкции – металлическая нить, которая фиксируется в трубе в подвешенном состоянии. Измерительная нить может выполняться из платины для выполнения измерений высокой точности. Никель способствует взаимодействию с агрессивными средами. Вольфрам подходит для стандартной газовой среды. Нить объединяется с электрической цепью. В устройстве есть мотовая схема, которая работает за счет электрических импульсов.
Чтобы проверить правильность показаний, выполняют тестирование прибора. Предварительно устройство проверяют в процессе передачи в эксплуатацию. Тестирование осуществляется после проведения ремонта. Требуется периодическая проверка, которая рекомендуется метрологической службой. При появлении сомнительных данных выполняется внеочередная проверка.
Для проверки используется эталонное оборудование из специальных центров, прошедших необходимую аккредитацию. Если показатели отклоняются от допустимых границ, выполняется калибровка. По завершению процедуры выдается калибровочный сертификат.
Принцип работы вакуумметра Пирани
Для измерения давления выполняется измерение сопротивления нити, пропускающей ток. В процессе замеров проводник греется. Тепловое равновесие устанавливается при уравновешивании энергии электрического тока и теплоты, которая передается в сосуд газу. При снижении количества газа тепловое равновесие устанавливается при высоких температурах нити. В результате повышается сопротивление накального проводника. Померить сопротивление можно мостовым методом. Для измерения в современных аппаратах применяется электронный блок.
Принцип работы вакуумметра Пирани
Преимущества устройства
Стоит выделить следующие плюсы конструкции:
- Оперативная калибровка;
- Точность в проведении измерений;
- Крепкий корпус;
- Значительная емкость батареи позволяет увеличить срок ее службы;
- Небольшие размеры;
- Защита от коррозийного влияния растворителей.
Преимущества устройства
В устройстве предусмотрен выбор вариантов единиц измерения. Вакуумметр Пирани – современное приспособление, позволяющее хранить в памяти полученные замеры. В конструкции предусмотрен комплекс USB функций. Данные быстро передаются на компьютер. Результаты отображаются в виде графиков. Датчик позволяет самостоятельно скорректировать коэффициенты для газов.
Производители
Производством вакуумметров занимается множество зарубежных и отечественных компаний. Бюджетным вариантом считаются изделия китайских производителей. Их применяют в обычной жизни. Для процедур в промышленных условиях используют конструкции от проверенных производителей. Практичным решением является продукция Jonnesway. Марка из Тайваня предлагает оптимальное соотношение цены и качества. Изделия подходят для применения в быту и в условиях производства. Некоторые модели задействуются для тестирования магистралей топлива в разной технике.
Высококачественные устройства можно приобрести и у отечественных производителей. Оборудование предлагают такие компании, как Манотом, Юмас, Росма и Теплоконтроль. Производители России предоставляют вакуумметры разного типа и назначения. Электронные промышленные вакуумметры оснащены системами блокировки и сигнальными. Это гарантирует длительные сроки службы оборудования и его безопасность. Пользуется популярностью изделия американской компании Televac.

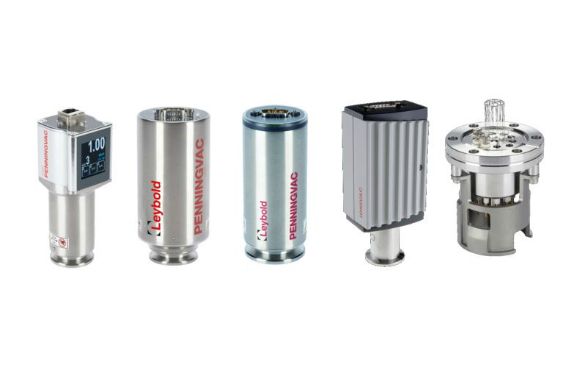

Производители
На рынке представлен огромный выбор компаний, производящих вакуумного оборудование отличного качества.
