Большим спросом пользуется стрелочный вакуумметр. К его преимуществам относится сфера применения в условиях низкого и сверхвысокого вакуума. Стрелочные модели отличаются большей надежностью в сравнении с электронными вариантами. Механическое устройство делает вакуумметр более надежным. Это позволяет использовать прибор без поломок долгие годы и применять его для разных целей.
Содержание:
- Принцип действия стрелочного вакуумметра
- Выбор оборудования
- Особенности стрелочных вакуумметров
- Использование оборудования
Принцип действия стрелочного вакуумметра
Стрелочные вакуумметры применяются для замеров средней степени точности. Стоит отметить, что ограничением прибора является его зависимость от показаний уровня зарядки батареи.
В устройстве происходит разность потенциалов, газ ионизируется повышением температуры, электрическими разрядами или электромагнитным полем. В результате равновесие состояния молекул нарушается и образуется поток заряженных частиц от одного полюса к другому. При излучении появляется ионный ток, который преображается в показания контрольно-воспроизводящего оборудования.

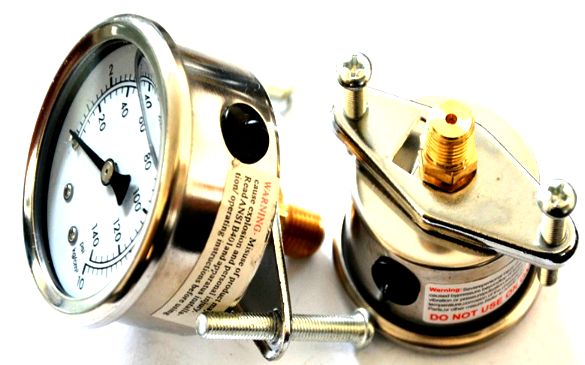

Принцип действия стрелочного вакуумметра
Принцип работы стрелочного вакуумметра основан на сравнении между меняющимися характеристиками газа в нормальном состоянии и в процессе откачки. Разница в цифрах, зафиксированная оборудованием, позволяет выявить глубину вакуума и уровень давления в исследуемом резервуаре.
Основной элемент устройства – трубка Бурдона. Эластичная деталь позволяет выяснять измерения в состоянии газов и передавать их при помощи механического движения. Стрелка используется в качестве индикатора и позволяет получать информацию в оперативном режиме.
Чаще всего устройство для исследований выполняется из медных соединений или нержавеющей стали. Его применяют при повышенных температурах и при обработке агрессивных воздушных смесей.
Выбор оборудования
Перед тем, как купить стрелочный вакуумметр нужно определиться с основными характеристиками. Существует несколько важных критериев выбора прибора – размеры, воспроизведение результатов, точные параметры и стоимость.
Эффективным приспособлением для контроля и измерений в вакуумных системах является стрелочный прибор. Его применяют в лабораторных и промышленных системах.

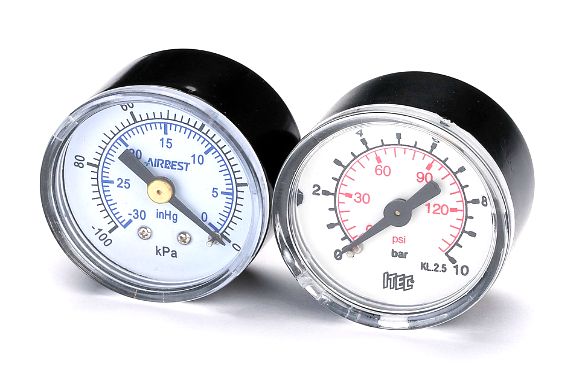

Выбор стрелочного вакуумметра
Выделяют следующие плюсы оборудования:
- Универсальное устройство, которое подходит для разных типов газов и смесей;
- Высокий уровень точности;
- Отсутствие влияния атмосферного давления;
- Простота монтажа в разные системы;
- Удобная измерительная шкала;
- Долгий срок службы и надежность.
Стрелочный прибор позволяет проводить исследования параметров в разряженной воздушной среде.
Особенности стрелочных вакуумметров
Стрелочные приборы отличаются простотой монтажа, продолжительным сроком службы и надежностью. Их используют в составе прессов для шпонирования, стерилизующих автоклавов и вакуумных камер. Некоторые установки предполагают наличие пульсаций и колебаний. Для проведения более точных измерений требуется инструмент, обладающий виброустойчивыми свойствами.
Для уменьшения вероятности погрешности приборы со стрелочным устройством наполняют составом органического происхождения. Жидкость распространяется по объему внешнего дисплея и сводит вероятность случайных колебаний к нулю. В схеме прибора применяется электроконтакт, подающий сигналы в нестандартной ситуации.

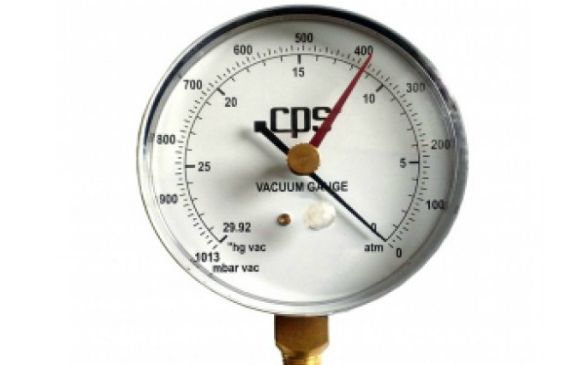

Особенности стрелочных вакуумметров
Стрелочные механизмы отличаются обширной сферой применения. Их применяют при разных значениях вакуума. Такие конструкции стабильны и надежны в работе. С их помощью можно контролировать показатели технического вакуума. В качестве чувствительного элемента применяется пружина, которая бывает трубчатой, пластинчатой и коробчатой. Коробка состоит из двух гофрированных мембран. Изменения в давлении пропорциональны значению движения пружины. Показатель отображается в механизме циферблата.
Трубчатая пружина состоит из двух труб, имеющих поперечное сечение овальной формы. При давлении возникает искривление пружины, а затем выпрямление. В результате перемещение направляется на стрелочный механизм.
Пластинчатая пружина состоит из двух металлических мембран, которые прикреплены к корпусу. Измерения зависят от интенсивности колебаний. Показатель отображается на шкале при помощи специального механизма.
Использование оборудования
Замеры с помощью стрелочного вакуумметра не требуют сложных действий. Конструкция включает два основных элемента – блок измерений и преобразователь давления. Преобразователь передает все изменения, которые происходят с чувствительным элементом, в сигнал или перемещение. Измерительный блок производит оценку сигналов и переводит его в понятные единицы. Этот элемент состоит из электрических цепей и блок питания. Важная составляющая блока – механизм устройства. В современном оборудовании этот механизм выглядит, как жидкокристаллический дисплей.
Вакуумметр стрелочного типа – традиционный агрегат, который используется на разных производствах, а также в экспериментальных условиях.
Использование оборудования
