Такие конструкции функционируют в автоматическом режиме, поэтому постоянный надзор со стороны пользователей нужен только на первом этапе запуска, чтобы контролировать расход масла, затем насос входит в режим постоянной работы и следить за всей системой уже не нужно.
Автоматика нормализует нагрузку в системе, например, водоснабжения, давление стабилизируется, исключается полностью риски гидравлических ударов.
Содержание:
- Устройство и принцип работы
- Вакуумные водокольцевые станции
- Вакуумная пайка
- Химическая вакуумная станция
- Применение насосных станций
Устройство и принцип работы
Насосные станции предназначены для производства искусственного вакуума, который используется на нужды промышленного предприятия. Устройство вакуумной станции не отличается большой сложностью и состоит из таких узлов и агрегатов:
- Насос вакуумного типа; Асинхронный электрический двигатель;
- Станина с механическим устройством натяжения ремней;
- Система подачи смазки;
- Фильтры и шумоглушители;
- Ресивер;
- Ловушки масляного тумана;
- Блок управления.
Устройство и принцип работы
Крутящий момент передается от электродвигателя клиноременной системой, насос и двигатель монтируются на одной несущей раме или станине. Со стороны всасывающего патрубка устанавливается система смазки, подача может регулироваться автоматически или вручную. Перед нагнетающим патрубком от вакуумного наоса стоит ловушка, которая не допускает пары масла в систему сжатого воздуха, установлен и глушитель для снижения шумового воздействия.
Контролирующие приборы и панель управления монтируются в отдельном шкафу, установленном в соседнем помещении, на боковой поверхности размещен автоматический выключатель, аварийная кнопка отключения питания и устройство управления. Внутри корпуса располагается частотный преобразователь, блок питания — 24В и блок клемм.
Принцип работы насосной вакуумной станции довольно прост — на шкафу управления оператор включает рубильник, насос начинает работу и создается вакуум, который обеспечивает окачивание газовоздушного потока из резервуара или, например, автоматическую дойку коров.

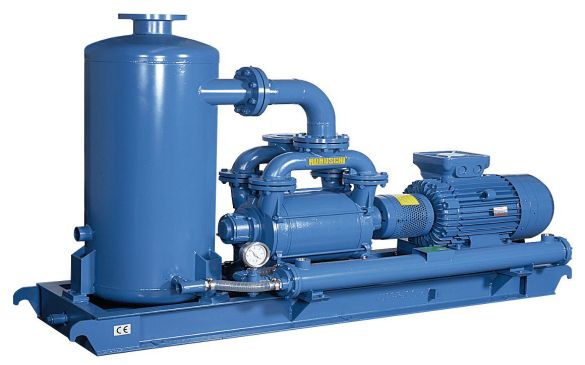

Вакуумные водокольцевые станции
Кроме медицины, вакуумные насосные станции активно применяются в парфюмерной промышленности, на предприятиях по переработке молока и т. д. для таких целей применяются аналогичного действия станции на базе насосов водокольцевого типа, потому что такие агрегаты не используют при функционировании масло в проточной части и на выходе получаются абсолютно чистые потоки воздуха.
Мощность водокольцевого насоса варьируется в пределах — 4-40 кВт, а некоторые агрегаты, например, ВВН 2-50 —110 кВт при скорости в 600 об/мин и напряжении в сети питания 380В.
Вакуумные водокольцевые станции
Общий вес насосной станции может составлять от 25 кг до 2 тонн, а скорость откачки — 17-250 л/мин.
Габариты вакуумной станции напрямую зависят от применяемых насосов, которые в зависимости от целей использования подразделяются на разные модели.
Достоинства водокольцевых агрегатов:
- Аростая конструкция;
- Высокая надежность;
- Нет износа деталей и ломающихся деталей;
- Способность работать долгое время без перерыва;
- Простое техническое обслуживание.
Негативные факторы:
- Обязательное пополнение рабочей жидкости;
- Обеспечение подачи холодной воды для охлаждения подшипников.
Водокольцевые агрегаты малочувствительны к посторонним загрязнения, что значительно расширяет сферу из применения и повышает сроки эксплуатации, а насосные станции на их основе могут применяться там, где требуется особая чистота нагнетаемого воздуха.
Вакуумная пайка
Такой процесс подразумевает использование искусственного разряжения дважды: сначала вакуум создается после размещения обрабатываемого изделия в рабочий отсек, затем подается газовая смесь. Второе применение вакуума — в процессе оплавления, припой переводится в жидкое состояние, при этом вакуум вытесняет воздух из спаянного соединения, удаляя мельчайшие пузырьки и пустоты.
Вакуумная пайка в специальных печах подразумевает нагнетание в рабочий отсек газовоздушной смеси или же только однородного газа, чтобы технологический процесс происходил в особенной атмосфере, благоприятной для качества пайки. При этом полностью устраняются процессы окисления, т. к. нет присутствия молекул кислорода, повышается смачиваемость изделия.
Вакуумная пайка
Технология пайки может проводиться двумя способами: с флюсом и при его полном отсутствии, что зависит от такого фактора — активизировалась поверхность перед проведением процесса пайки или нет.
Химическая вакуумная станция
Такие установки — оптимальный вариант для работы с высококипящими растворителями, они создают вакуум в роторных испарителях, вакуумных концентраторах и при последующем фильтровании. Плавная регулировка скорости вращения двигателя привода позволяет настраивать параметры вакуума под поставленные задачи.
PC 3001 VARIO:
- Количество цилиндров/ступеней — 4/3;
- Производительность — 33,3 л/мин;
- Давление на выходе —1,1 бара;
- Мощность привода — 0,16 кВт;
- Скорость вращения — 200-3000 об/мин;
- Температура использования — 10 -40° C;
- Предельные параметры вакуума — 2 мбар;
- С газобалластом — 4 мбар;
- Уровень шума — 42 дБ;
- Габариты — 251х256х400 мм;
- Вес — 6,4 кг.
Химическая вакуумная станция
Опционально базовую модель можно быстро модернизировать до полнофункционального варианта.
Применение насосных станций
Аналогичные устройства применяются для подачи воды в частные дома, коттеджи в загородных кооперативах, где нет стандартных водопроводов, а также на производстве не только обеспечение воды, но и сжатого воздуха для пневматических инструментов и установок.
Насосные станции отличаются высокой надежностью и экономичностью, потому что гидроаккумулятор может накапливать любые запасы воды, что зависит от установленного резервуара. Расход происходит из отдельной емкости и оборудование включается только в том случае, когда уровень опускается ниже допустимого, а простой насос работает при каждом водозаборе. Поэтому использование насосной станции на 50% снижает расход энергоресурсов.
