Много промышленностей для полноценной работы использует воздушные компрессоры. Они позволяют сжимать воздух и газ, передавать его дальше по магистрали для различных задач. Используют агрегаты в металлургии, деревообрабатывающем производстве, строительстве, медицине и прочих сферах. Ассортимент очень большой, а при выборе необходимо учитывать технические параметры, принцип работы и другие факторы.
Содержание:
- Воздушный компрессор – конструкция
- Поршневой компрессор
- Компрессор – винтовой
- Сухой (безмасляный) компрессор
- Компрессор масляный
- Вихревой компрессор
- Компрессор промышленный – выбор
Воздушный компрессор – конструкция
Воздушный компрессор обладает различными конструктивными особенностями, которые отличаются в зависимости от целей и рабочих участков. Чаще аппараты состоят из следующих узлов:
- Рабочая камера для подготовки воздушной смеси;
- Система фильтрации, аспирации;
- Электрический двигатель;
- Фитинги.

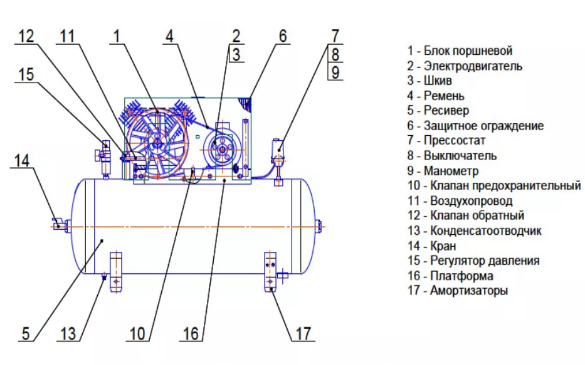

Воздушный компрессор – конструкция
Компрессор промышленный классифицируется по производительности и делится на модели с низким, средним или высоким уровнем вакуума. Выбор делают на основе необходимо объема транспортируемого газа или воздуха. Средняя производительность составляет примерно 4700 л/мин.
Поршневой компрессор
Компрессор поршневой используют больше 100 лет для многих задач, которые требуют перемещения сжатого газа. Независимо от производителя техника включает:
- Шатунно-поршневой механизм;
- Коленчатый вал;
- Клапана;
- Блок цилиндров.
Во время функционирования может появляться сила инерции из-за поступательно-возвратных движений деталей. Такой принцип действия вызывает вибрации, которые сокращают противовесы, установленные на валу. Для плавности хода внедряется маховик. Вакуумный компрессор поршневого типа может быть на несколько ступеней. В многоступенчатых моделях конструкции существенно отличаются, выделяют Г, W, V-образные и оппозитные. Последний тип относится к стабильным, но угловые вариации компактнее.

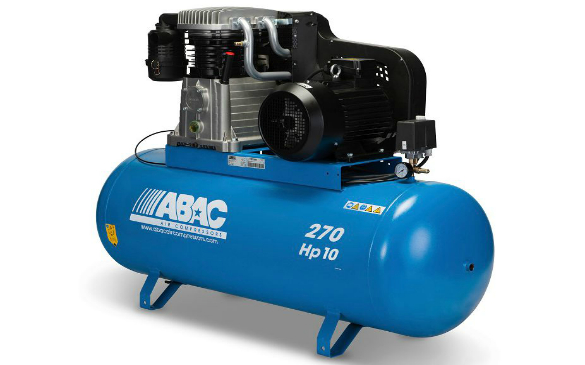

Поршневой компрессор
Классификация по конструктивным особенностям разделяет агрегаты на те, у которых есть цилиндры двухстороннего функционирования и сжатия без масла. Устройства для высокого давления наделены несколько ступенями сжатия.
Компрессор – винтовой
Винтовой компрессор в стандартном исполнении включает несколько роторов, однако есть одновинтовые модели. Подобные модели могут быть масляные, маслозаполненные или безмасляные. Кроме того, они группируются по винтовой паре, есть ассиметричные и симметричные агрегаты. Производители предлагают передвижные компрессоры, благодаря их уравновешенности.
Техника с зеркальным расположением роторов в рабочей камере, один ведущий, а второй ведомый. Сухая конструкция наделена синхронным движением, между узлами есть небольшой зазор. Маслозаполненные аппараты имеют между роторами смазку, которая необходима для охлаждения. Поскольку вращение элементов быстрое и есть несколько полостей для создания вакуума, между лопатками создается стабильное и ровное поступление рабочих масс. Техника сбалансированная, практически бесшумная, без вибраций, а ресурс аппаратов составляет 6-10 лет, даже в условиях постоянных нагрузок. Размеры небольшие, однако, это не мешает достигать высокого давления и производительности. Среди популярных брендов выделяют Ремеза, Фубаг, Abac, Fiac и другие.

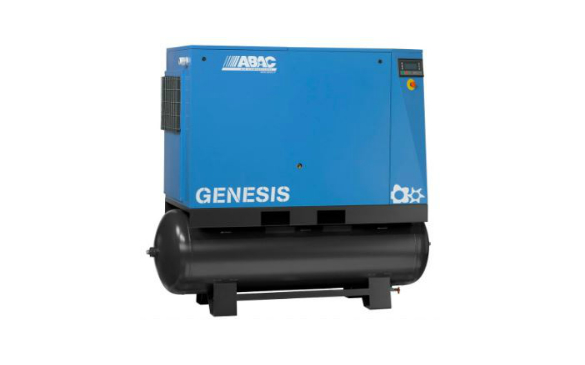

Компрессор – винтовой
Винтовые аппараты бывают на 2 рабочие ступени, что позволяет получать более высокое давление и объемы транспортируемых масс при аналогичных мощностях. Экономичность достигается политропным сжатием и специальной системой охлаждения. Эксплуатируется оборудование в цехах, производственных сферах любых масштабов.
Сухой (безмасляный) компрессор
Безмасляный компрессор не имеет в конструкции смазочного материала – масла. Все движения узлов проводятся в сухой камере, поэтому температура выше масляных агрегатов. Исключить перегрев удается впрыском воды для винтовых моделей или внедрением материалов с минимальным процентом трения для поршневых агрегатов. Однако трение остается, поэтому срок службы меньше масляных аналогов.
Главное достоинство – подача газа или воздуха с идеальной чистотой. Они доступнее, с небольшой массой и не нуждаются в постоянной замене фильтров, масла. Все этого сказывается на эксплуатационных характеристиках, однако есть важные минусы:
- Небольшой ресурс функционирования;
- Низкая производительность;
- Невозможность нагнетать высокое давление;
- Малая мощность.

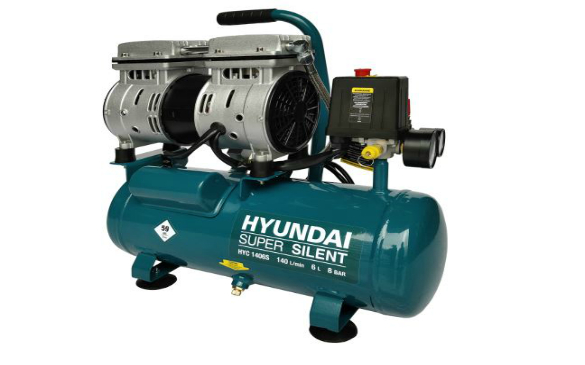

Сухой (безмасляный) компрессор
Использовать сухой вакуумный компрессор необходимо в узконаправленных сферах, где нужна идеальная чистота перекачиваемых масс.
Компрессор масляный
Во многих видах вакуумного оборудования появляется трение металлических деталей в рабочей камере. Они размещены очень плотно один к другому, что вызывает контакт и стирание, а для исключения негативных последствий данного процесса, сильного нагрева, используют масло.
Масляные компрессоры позволяют создавать пленку, которая защищает стенки и другие механизмы, сокращая силу трения, уменьшая износ и перегрев. Смазка увеличивает сроки эксплуатации, дает возможность аппарату работать беспрерывно. Нередко конструкция включает очень прочные материалы, среди которых чугунные, а не стальные поршни. Во время обслуживания, важно вливать масло, указанное в техническом паспорте и не применять трансмиссионное или моторное.

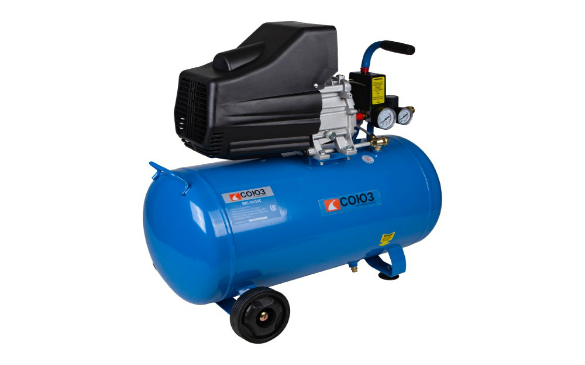

Компрессор масляный
Главным минусом является попадание масла в воздушную массу, но есть и ряд других недостатков:
- Потребность в замене смазки и ее периодическом доливании;
- Постоянные контроль уровня масла;
- Конструктивная сложность;
- Большая масса.
В противовес описанным минусам, есть весомые достоинства агрегатов:
- Надежность и большой срок службы по причине медленного износа деталей;
- Исключен перегрев;
- Возможность длительного функционирования без остановок, что удобно для пневматических линий;
- Производительность.
Масляные промышленные компрессоры подходят для любых сфер деятельности, однако не могут давать чистоту транспортируемого воздуха или газа. Они не подойдут для аэрации, некоторых медицинских и фармацевтических направлений.
Вихревой компрессор
Вихревой компрессор – относительно новый тип вакуумного оборудования, у которого главным узлом выступает рабочее колесо с лопатками, а также нагнетатель и рабочий клапан. Каналы для нагнетания и всасывания делятся перегородкой. Техника динамического принципа действия, с простыми конструктивными особенностями и доступностью, поэтому в промышленности машины всегда стабильны и устойчивы, невзирая на выбранный режим работы. Основная сфера применения – это химическая, пищевая, горнорудная промышленности, а также полиграфия.

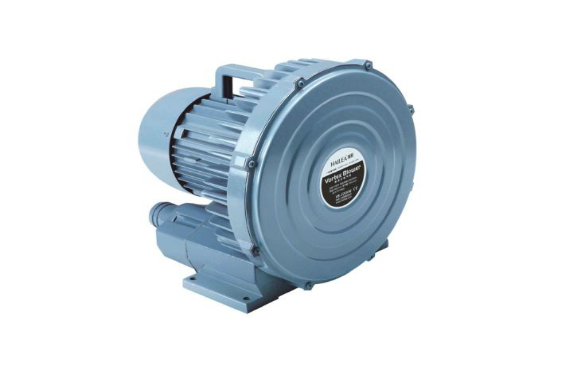

Вихревой компрессор
Компрессор промышленный – выбор
При выборе нужно сразу понимать устройство воздушного компрессора, вид агрегата, подходящий под определенные задачи. Для простых задач оптимальным решением станут поршневые типы компрессоров, у которых есть накопительный ресивер. Они отличаются доступностью и небольшим весом, а многие модели могут использоваться в быту. Подбирая оборудование, уделяют внимание нескольким параметрам:
- Объем ресивера;
- Мощность и производительность;
- Рабочее давление;
- Степень вибраций и шума.

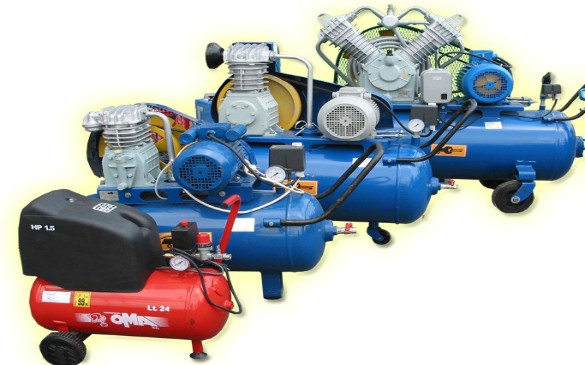

Компрессор промышленный – выбор
Для промышленных задач подбирать агрегаты нужно на основе многих факторов:
- Сфера применения. Четкое понимание области эксплуатации позволяет выставить требования. К примеру, винтовые воздушные модели дают постоянную подачу чистых и сухих масс с возможностью беспрерывного функционирования 24 часа в сутки. Они тише, нежели поршневые агрегаты, а вот последние будут эффективны для небольших компаний, которым нужно получать высокое давление воздуха или газа;
- Общая производительность. Для понимания нужно знать количество потребителей, подключаемой техники, а также нужное давление в системе. Стабильность можно получать только при выборе производительности с запасом, который будет превышать общий показатель потребителей вакуума. Для этого нужно добавлять к среднему значению еще 30% для эффективного функционирования;
- Характеристики электрической сети для понимания типа привода. В данном случае модель может быть на 1 или 3 фазы;
- Стационарный или переносной аппарат. Чем больше длина шланги, тем больше падение давления. Для переносной техники учитывается масса и размеры;
- Уровень шума. Для отдельного цеха, где почти нет людей, подходит любой тип. Эксплуатация вблизи рабочей зоны требует минимального уровня шума, которые дают масляные типы;
- Качество воздушной или газовой массы. Сухость и чистоты транспортируемой среды обеспечивается воздушным фильтром и прочими системами, а безмасляные конструкции станут актуальнее;
- Место размещения. Данный фактор очень важен, ведь если аппарат ставить на нефтеперерабатывающем производстве, тогда нужен искрогаситель, закрытый клапан и другие средства защиты, автоматика;
- Рекомендуется ориентироваться на проверенные и известные бренды, к которым есть дополнительные запчасти на случай поломок. Популярностью пользуются российские, немецкие, итальянские и китайские производители. Отдельно можно выделить Фиак, Fini, Fubag, Remeza.
