Вакуум является неотъемлемой частью лабораторных исследований разного типа. Например, вакуумное оборудование применяется при откачке воздуха из специальных шлюзов перчаточного бокса. Также аналогичные установки применимы для сушки и других процессов.
Как правило, для этого применяются насосы мембранного типа разной производительности. Но при необходимости может быть задействовано и другое оборудование. В процессе работы установок не используется проточная вода. Рабочей жидкостью выступает вакуумное масло. Однако нередко применяются также насосы сухого типа, в которых такие смазочные материалы не задействованы.
Содержание:
- Виды лабораторных вакуумных насосов
- Мембранные лабораторные вакуумные насосы
- Поршневые лабораторные насосы
- Пластинчато-роторный лабораторный насос
- Дополнительные аксессуары для насосов
Виды лабораторных вакуумных насосов
В продаже представлено огромное разнообразие оборудования этого типа. Есть модели отечественного и заграничного производства. Оба варианта отличаются высоким качеством работы и производительностью. Однако насосы, произведенные в России, стоят на порядок дешевле. Намного проще приобрести или заказать комплектующее оборудование, дополнительные элементы.
Если говорить о разновидности насосов, то есть множество факторов, по которым их отличают. Например, по своему виду оборудование может быть мембранным, поршневым или пластинчато-роторным. Лабораторные насосы бывают механическими, физико-химическими, на магниторазрядной базе, струйные, на криогенной основе.
Виды лабораторных вакуумных насосов
Каждый вид подходит для отдельного вида работ. Поэтому при выборе насосов необходимо учитывать все требования лабораторных исследований. Исходя из этого, можно выделить модели промышленные, взрывозащитные, устойчивые к перепадам температурных режимов, химически устойчивые или с двойной мембраной.
Такое разнообразие обусловлено тем, что нередко оборудование этого типа используется непосредственно для самих лабораторных исследований. Это означает, что в ходе работы используются агрессивные среды и опаснейшие газы. Поэтому к насосным установкам предъявляются наиболее строгие требования. Поэтому не лишним будет подробнее рассмотреть наиболее востребованные типы оборудования.
Мембранные лабораторные вакуумные насосы
В процессе лабораторных исследований чаще всего крайне важно сохранять чистоту внутри оборудования. Мембранные насосы позволяют обеспечить нужный уровень работы. В подобных моделях основная камера агрегата отличается тем, что в ней отсутствуют трущиеся элементы. Благодаря этому нет необходимости использовать смазочные материалы, которые могут стать источником загрязнения. При работе мембранных лабораторных насосов тип допустимой агрессивной среды зависит от того, насколько инертен материал самой мембраны. Как правило, она изготавливается из тефлона, благодаря чему становится возможно не только обеспечить чистоту обработки рабочей среды, но и добиться низкого шума в процессе работы оборудования.
Стоит отметить особенности крепления мембран. Если речь идет о лабораторном насосе, то в этом случае этот элемент не фиксируется на кривошипно-шатунном узле через поверхность мембраны. В этой ситуации обычно используются мембраны композитного типа, на которых уже есть впаянные крепежи. Также насосы этого типа бывают двухкамерными.

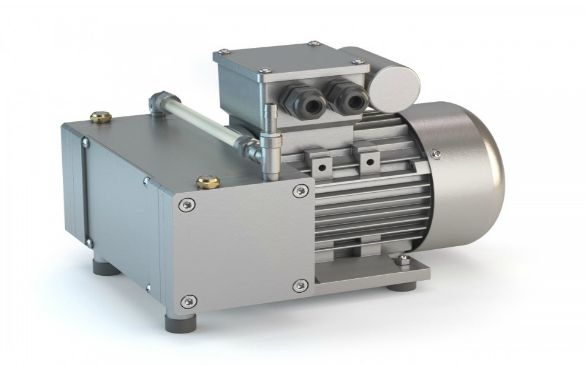

Мембранные лабораторные вакуумные насосы
К особенностям мембранных лабораторных установок можно отнести наличие встроенной системы, обеспечивающий непрерывный контроль за высушиванием образующегося конденсата.
Продолжительность срока эксплуатации установки обеспечивается благодаря тому, что мембрана (а не поршень) выполняет поступательные движения по одной траектории. Дополнительно в установках такого типа присутствуют специальные контроллеры совместимые с вакуумной мембраной. Они необходимы для того, чтобы обеспечивать и поддерживать заданные параметры давления.
Мембрана отличается своей эластичностью, благодаря чему становится возможным добиться полной герметичности в рабочей камере. Это также положительно влияет на чистоту среды и устойчивость оборудования к химическим реакциям.
Поршневые лабораторные насосы
В этом случае основной деталью, отвечающей за работу агрегата, является поршень, непрерывно двигающийся внутри камеры. Насосы разделяют на мокрые и сухие. Их основное отличие заключается в том, какого размера так называемое мертвое пространство. Оно образуется над самим поршнем, когда тот находится в крайней верхней позиции. У агрегатов сухого типа это пространство значительно меньше. Такие модели применяются исключительно при перекачке газов. Установки мокрого типа могут использоваться как для газов, так и для перекачки жидких сред.
Как только поршень начинает движение вниз, в рабочей камере начинает увеличиваться объем. Образуется разреженная среда, что приводит к открытию впускного клапана. После этого поршень начинает цикл в обратном порядке. В это время отработанный газ начинает сжиматься и выводится из системы.

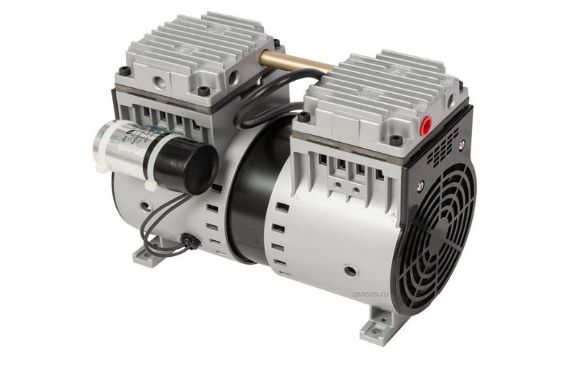

Поршневые лабораторные насосы
Насосы, которые осуществляют работу благодаря движущемуся поршню, могут быть простыми или работать посредством двойного действия.
Пластинчато-роторный лабораторный насос
В таких моделях работа осуществляется за счет ротора установленного эксцентричным способом, на котором закреплены пластины. Они проходят через центральную часть ротора. Сами пластины подпружинены и также отвечают за разделение рабочей камеры 2 зоны. Когда ротор начинает вращение, свободное пространство изменяется. Одновременно с этим происходит увеличение полости, расположенной рядом с впускным клапаном. При этом, чем ближе к выпускному клапану, тем меньше становится полость. Это и приводит к сжатию отработанных газов. В процессе работы пластинчато-роторного механизма образуется давление, которого достаточно для того, чтобы открыть выпускной клапан. Благодаря этому в процессе одного оборота ротора осуществляется забор и вывод двух порций газа.
Чтобы получить необходимый уровень герметизации в таких насосах, в них устанавливаются специальные масляные уплотнители. Смазывающий состав образует на стенах камер пленку, благодаря которой закрываются все возможные микроотверстия. Однако в этом случае требуется заботиться о том, чтобы в магистраль не выбрасывалось слишком много масла. Для этого в насосах этого типа устанавливаются специальные маслоуловители и дополнительные фильтрующие элементы.

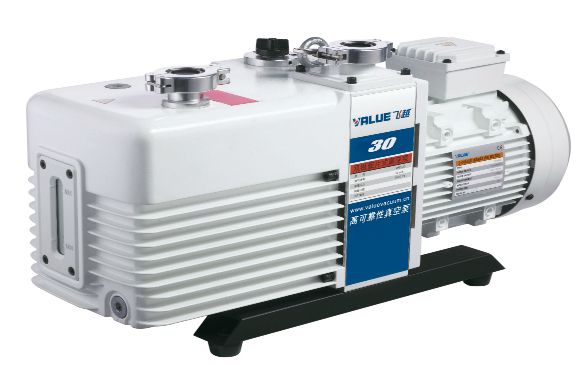

Пластинчато-роторный лабораторный насос
Дополнительные аксессуары для насосов
Чтобы встроить вакуумный насос в уже действующую технологическую линию требуется использовать дополнительные элементы. Например, чтобы осуществить подсоединение шланга насоса можно воспользоваться переходными штуцерами. Также оборудование может быть укомплектовано более чувствительными контроллерами.
Дополнительные аксессуары для насосов
