Вакуумные промышленные насосы – применение агрегатов низкого вакуума

Содержание:

1. Вакуумные насосы — для чего предназначены
2. Устройство промышленного вакуумного насоса
3. Качественные немецкие вакуумные насосы
4. Пластинчато-роторные насосы
5. Двухступенчатые вакуумные насосы
6. Золотниковые или плунжерные насосы
7. Водокольцевые вакуумные насосы
8. Мембранные насосы
9. Пароводяные эжекторные насосы

Создание вакуумной среды – обязательная часть для многих промышленных и других сфер деятельности, которая связана с электронными установками. Современные технологии обеспечивают большое поле для выбора агрегатов, которые можно подобрать. Вакуумные промышленные насосы в этом процессе пользуются большим спросом и подходят практически для любого вида деятельности, независимо от товаров или выпускаемой продукции.

Вакуумные насосы — для чего предназначены

Без разрежения многое оборудование не может функционировать, поэтому именно вакуумный насос помогает достигать определенного давления в любых системах. Поиск нужного аппарата – трудоемкая задача, поэтому нужно понимать, как работает техника, что такое вакуумный насос, его основные возможности, плюсы и минусы.

К примеру, модели для создания низкого давления существенно популярнее аналогов. Это вызвано доступностью, но производительность у них не самая высокая, однако мощности достаточно для выполнения многих задач. Техника идеально подойдет для проведения одиночных или бытовых задач, однако встречается в производстве.

Вакуумные насосы — для чего предназначены

Основное назначение, исходя из конкретной модели:

• Для окружающей среды, когда нужно сделать очищение воды, сжатие газа или фильтрацию;
• В полиграфии, чтобы обработки печатной продукции на разных стадиях, когда нужно достигать определенной глубины давления;
Она может адаптироваться, чтобы повышать эффективность, сокращать энергопотребление;
• Для пищевой промышленности, где проводят обработку овощей, фруктов, молочной продукции;
Аппаратура подходит для упаковки, переработки мяса и изготовления колбас;
• В медицине они помогают создавать нагнетание для стоматологического оборудования, дыхательных и других систем;
• В химической сфере современные вакуумные насосы эксплуатируют для захвата паров, жидкости и других жидких составляющих;
Они используются в агрессивных условиях, позволяют создавать безопасную среду, всасывания взрывоопасные газы и т;д;
• Для изготовления пластиковых товаров, которые нуждаются в сушке, охлаждении и литье;
• Для керамических цехов, создающих кирпич, черепицу и другие подобные товары, из которых удаляется воздух и газы;
• В стекольной сфере подойдут для создания полых изделий при помощи большого объема воздуха или газа;
Для стабильной беспрерывной работы больше суток лучше использовать роторные или пластинчато-роторные вакуумные насосы;
• В текстильных цехах техника подходит для сушки, повышения мощности других систем, обработки паром и нанесения красок;
• В деревообработке агрегаты устанавливают в центральные системы для увеличения эффективности;
• Вся техника может использоваться в качестве отдельной детали или как дополнение к промышленной системе для вакуумирования.

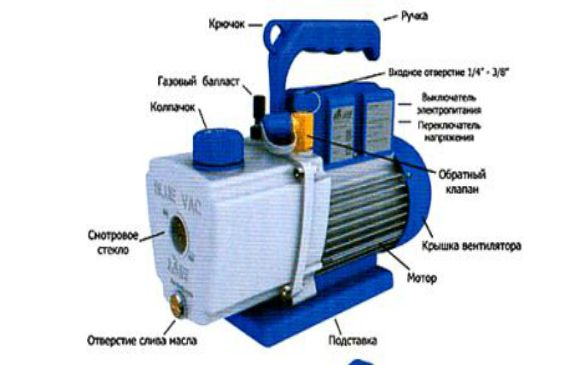

Устройство промышленного вакуумного насоса

Вакуумный насос для откачки воздуха или газа промышленного типа может быть малым или большим по габаритам. Параметры не зависят от уровня нагнетания в ходе эксплуатации, а на рынке представлено большое количество вариантов. Применение выполняется длительное время без отключения агрегатов, благодаря устройству вакуумного насоса и его охлаждению. Последнее позволяет исключить перегревы, а также стабильно удерживает необходимую температуру.

Многие модели функционируют по методу вытеснения, ведь технология высокоэффективная и надежная. Сам принцип работы вакуумного насоса позволяет вытеснять газ или воздух за счет герметичности конструкции, поэтому задача техники – максимально быстрое сокращение давления в закрытой системе, чтобы получить нужное разряжение и пустить его для производственных задач. Основные особенности аппаратов:

• Охлаждение на постоянной основе, чтобы устранять высокую температуру, исключая перегрев;
• Минимальные выбросы масла благодаря герметичности и отсутствию утечек;
• Отсутствие шума при эксплуатации, даже при пиковой нагрузке;
• Высокая производительность.

Устройство промышленного вакуумного насоса

При выборе устройств необходимо обратить внимание на конструктивные особенности, от которых зависит мощность, размеры, сфера эксплуатации. Понимая основные характеристики, будет проще проводить сравнение вакуумных насосов от различных производителей. Основные комплектующие:

• Масляный сепаратор на впуск;
• Клапан газовый балластный;
• Рабочая камера;
• Емкость под масло для вакуумных насосов, в котором есть отдельные помпы;
• Сепаратор на выход;
• Охлаждение.

Описанные элементы используются почти во всех популярных моделях вакуумных масляных насосов. Конструктивные характеристики сильно влияют на подачу масла и эффективность смазки внутренних узлов, охлаждение системы и скорость откачки. Кроме того, устройство может сказываться на стабильности функционирования, надежности и сферах, где можно применять аппараты. Главный недостаток масляных конструкций в том, что требуется замена смазки и фильтров.

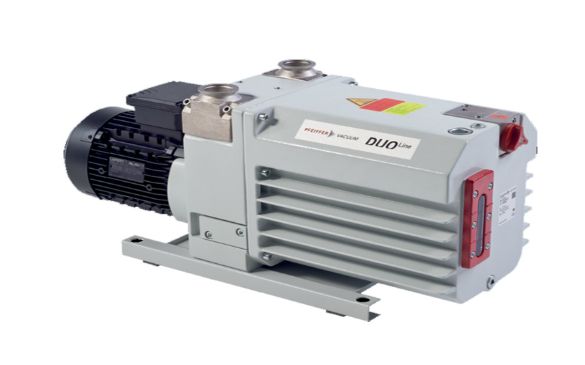

Качественные немецкие вакуумные насосы

Привычно одной из самой лучшей техники, которая задает лучшее качество и характеризуется надежностью – немецкое оборудование. Именно модели из таких компаний позволяют исключить сбои в настройках, а также непроизводительность всей линии. К популярным брендам можно отнести:

• Busch – предлагает различные виды устройств, спросом пользуются пластинчато-роторные агрегаты, которые обеспечивают высокой мощностью, простотой обслуживания. Модель R5 часто эксплуатируется в пищевой сфере, конструкция создает давление до 0,1 мБар;
• Becker – компания, выпускающая технику вакуумного типа более 100 лет. Именно такой бренд можно считать эталоном для выполнения производственных задач. Многие аппараты могут превзойти аналоги по параметрам и функциональности.

Качественные немецкие вакуумные насосы

Среди основных плюсов немецкого оборудования выделяют минимум сбоев, отличную устойчивость к агрессивным веществам и другим факторам. Техника легко поддается ремонту при обслуживании или появлении неисправности.

Однако кроме немецких компаний, есть много других, среди которых техника российского производства, даже китайского (Value). Популярность в РФ еще пользуется техника Elmo Rietschle, которая занимает верхние позиции в рейтинге технологичной продукции.

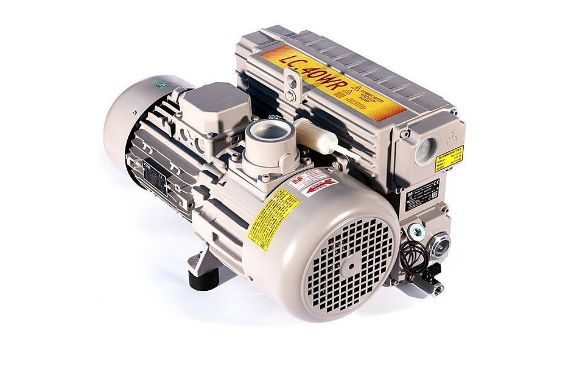

Пластинчато-роторные насосы

Пластинчато-роторные устройства зачастую представлены масляной конструкцией, но могут быть сухие модели. Вакуумный масляный насос имеет внутри эксцентрично установленный ротор с лопастями, которые создают необходимое нагнетание. При попадании газа в камеру через вход начинается движение основных узлов, пластина отталкивается от центра и закрывает отверстие на вход, что помогает сократить объем емкости, приводя газ к сжатию. В это время может появляться конденсат по причине насыщения пара.

При выходе массы наружу с газом покидает камеру конденсат, но он может негативно отразиться на эксплуатации всего агрегата. Производители для исключения проблем монтируют газобалластный клапан. Масло в системе нужно для смазки деталей и уплотнения зазоров, щелей между корпусом и движущимися деталями. Вещество смешивается с воздухом, после сжатия поступает в масляный резервуар. Легкая смесь попадает в сепаратор вверху камеры, где начинается полноценное очищение, а сама смазка остается внизу. Из сепаратора смазка попадает обратно для повторного проведения процесса. Качественные установки позволяют очищать воздух и газы очень качественно, а при эксплуатации масляных потерь почти нет, поэтому доливать его нужно очень редко.

Пластинчато-роторные насосы

Безмасляный вакуумный насос не отличается по принципу действия, однако в нем не используют смазку. Для решения производители устанавливают на роторе графитовые лопатки.

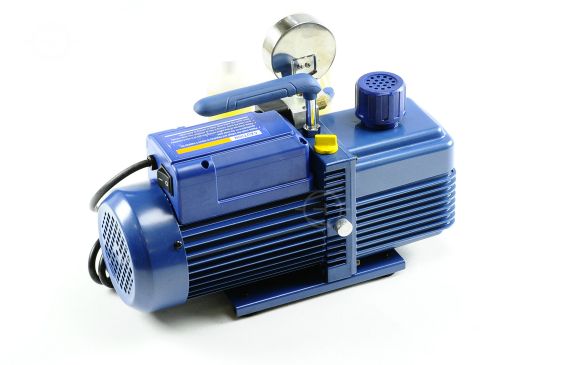

Двухступенчатые вакуумные насосы

Вакуумные насосы двухступенчатые часто используют для проведения научных, исследовательских и экспериментальных работ. Кроме того, они подходят для фармацевтики, медицины, напыления и металлургии. В целом их можно отнести к категории вакуумных лабораторных насосов, способных создать 1х10^-4 мБар при помощи откачки из герметичной камеры воздушных и газовых загрязнений. Нередко их устанавливают для получения высокого вакуума в форвакуумных установках, прием они дают стабильное функционирование и высокую эффективность.

В зависимости от модели аппараты отличаются параметрами, размерами и возможностями. Среди популярных вариантов стоит выделить:

• Масляную модель Busch Huckepack с мощностью электрического мотора 5,5-15 кВт и скоростью откачки 160-630 м³/ч;
• Модель 2 НВ-МТ с показателями 4-65 м³/ч;
• Агрегаты компании Value линейки VRD, VEN, iPump, которые дают скорость 283 м³/ч.

Двухступенчатые вакуумные насосы

Описанные устройства надежны и энергоэффективные, в каждом есть газобалластный клапан. При функционировании будут минимальные шумы и вибрации.

Золотниковые или плунжерные насосы

Вакуумный золотниковый насос или плунжерный позволяет транспортировать газ, в котором есть пары или большое содержание кислорода. Подобная техника обеспечивает низким давлением, а скорость составляет до 300 л/сек. Устройства подходят для плавления, сушки или напыления в различных сферах деятельности. Главные особенности:

• Большой срок эксплуатации;
• Прочная конструкция;
• Удобство установки и снятия агрегата;
• Конструкция, исключающая попадание масла в камеру с воздухом;
• Есть смотровые окна;
• Подшипники с большим сроком использования;
• Можно применять в качестве самостоятельно агрегата или дополнять сложные установки;

Золотниковые или плунжерные насосы

Параметры устройств подходят для дегазации и лабораторных или авиационных тестов. Китайские производители предлагают массу хороших по качеству моделей, которые будут надежно служить корпоративным клиентам.

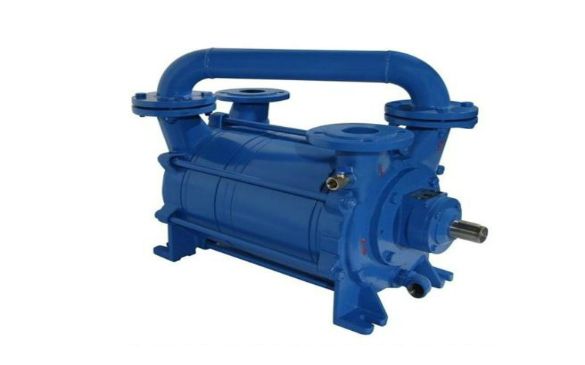

Водокольцевые вакуумные насосы

Вакуумный водокольцевой насос (ВВН) помогает создавать герметичный объем в камере при помощи жидкостей. Внутри есть роторный механизм, устанавливается со смещением вверх от центра. На детали также есть колесо с лопатками, которые крутятся после запуска, а внутрь поступает вода. При вращении лопатки захватывают жидкость и отбрасывают ее в корпус, в результате высокой скорости откачки появляется кольцо со свободным пространством. Именно оно обеспечивает герметичность системы.

Камера серпообразная, делится на несколько ячеек лопатками, которые будут различны по размерам. При движении газа он по очереди транспортируется по ячейкам и сжимается. Процесс проводится многократно, пока не будет достигнуто нужное нагнетание и выход смеси через клапан. Проходя камеру, газ очищается, поступает полностью чистым, конструкция отлично подойдет для аэрации, откачки грязной среды.

Водокольцевые вакуумные насосы

При функционировании агрегата происходит небольшая потеря рабочей жидкости, поэтому создается отдельный сосуд, которые позволяет возвращаться ей назад в камеру. Это потребуется еще для исключения нагрева системы, поскольку при сжатии газ передает тепло воде, которая охлаждается в отдельной емкости.

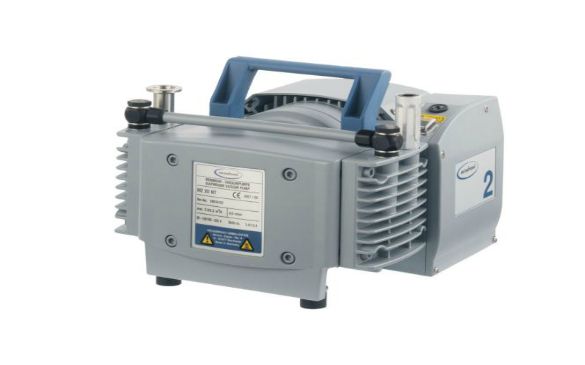

Мембранные насосы

Вакуумный мембранный насос еще называют диафрагменным. Основные его элементы находятся в неподвижном корпусе:

• Движущаяся мембрана;
• Камера;
• Поршневой механизм, который соединяет вал и диафрагму в мембранных насосах;
• Шатунное устройство;
• Клапаны;
• Шланги на вход и выход.

После включения шток выгибается в сторону мембраны, позволяя увеличивать внутренний объем. Резкое изменение показателей создает вакуум, после чего входит транспортируемая масса. Шатунное устройство передается информация об обратном движении и объем быстро сокращается, что помогает вытолкнуть газы через патрубок. Обратное движение диафрагмы блокирует шланг на вход клапаном.

Мембранные насосы

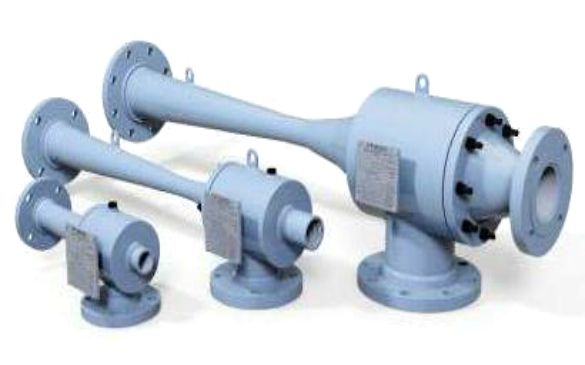

Пароводяные эжекторные насосы

Пароводяные эжекторные устройства подходят для следующих сфер:

• Формирование и поддержка давления при помощи откачки газа и пара на линиях химической, нефтяной и прочих промышленностях;
• Откачка любых масс, начиная от воздушных, до агрессивных.

В конструкции есть эжекторы, которые последовательно соединяются, а также шланги и конденсаторы. Исходя из количества узлов, выделяют модели на 2, 3 и 4 ступени. Агрегаты помогают решать экологические или энергетические проблемы, а также могут выступать в роли вакуумного насоса для кондиционера.

Пароводяные эжекторные насосы

Выбирая оборудование нужно тщательно разобраться в агрегатах и брендах. Среди самых популярных вариантов для различных сфер промышленности рекомендуют:

• VALUE VE-115N;
• АВЗ-125Д;
• НВР-1 ВАТ.

Кроме описанных агрегатов следует определить основные характеристики, выбирая приоритеты для производственных задач. Качество должно всегда быть лучшим, поэтому нужно проверять наличие брака или других дефектов. Кроме того, на рынке есть вакуумный насос Рутса, турбомолекулярные, паромасляные установки и другие виды, которые эксплуатируются в узконаправленных сферах.
